印刷电路板是如何组装完成的?

发表时间:2018-10-30     责任编辑:恒天伟业科技

  印刷电路板组装过程相对来说比较繁琐,需要经过很多个工序,今天一起来看看印刷电路板的组装过程。

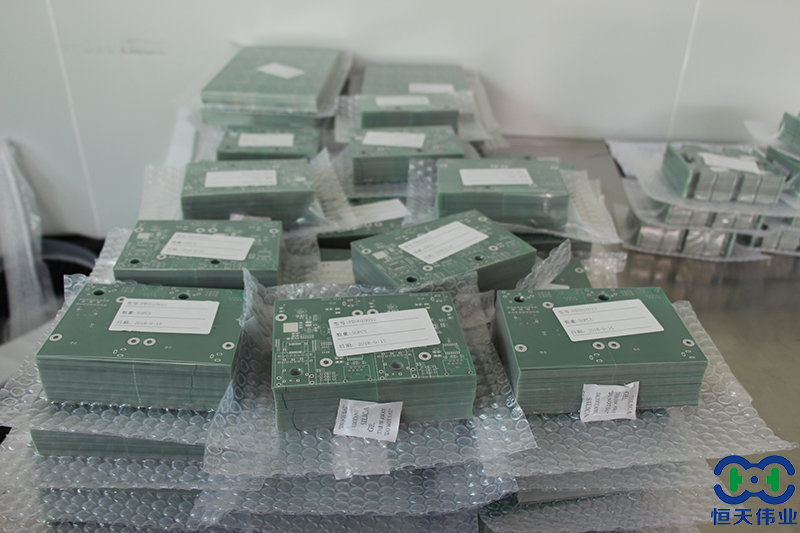

  首先印刷电路板裸板由PCB生产厂家运送至PCBA厂家,进入SMT车间。

  由送板机将PCB裸板送至SMT设备里面进行贴片.

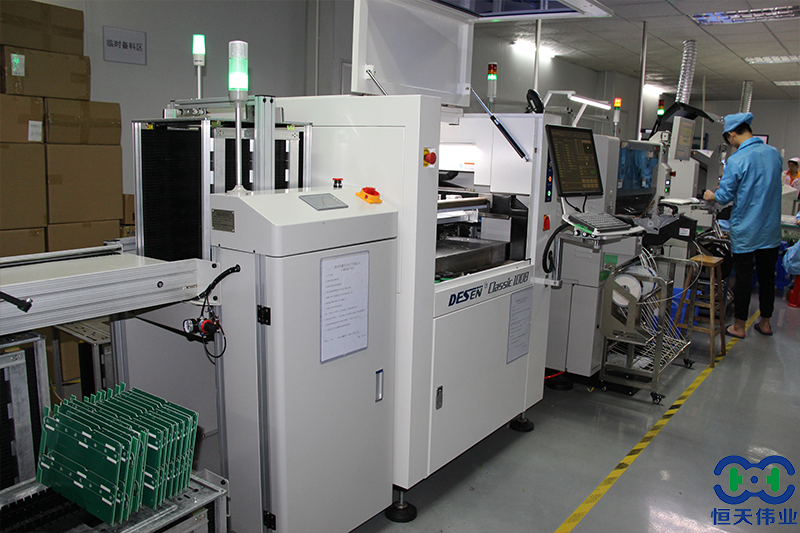

前面为送板机

这里在给PCB板上进行元器件贴片是根据SMT设置好程序的,主要将小的元器件贴装于PCB裸板指定位置。

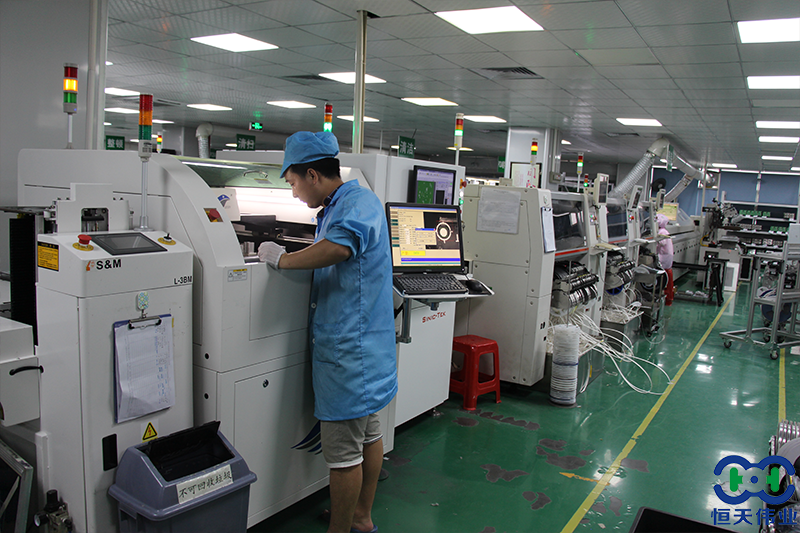

进入SMT贴装工序

  检测,一般由人工进行视检,查看是否有出错,这里一般指大的出错。

  然后随着传输线自动送入波峰焊中,主要将锡融接在焊盘上。

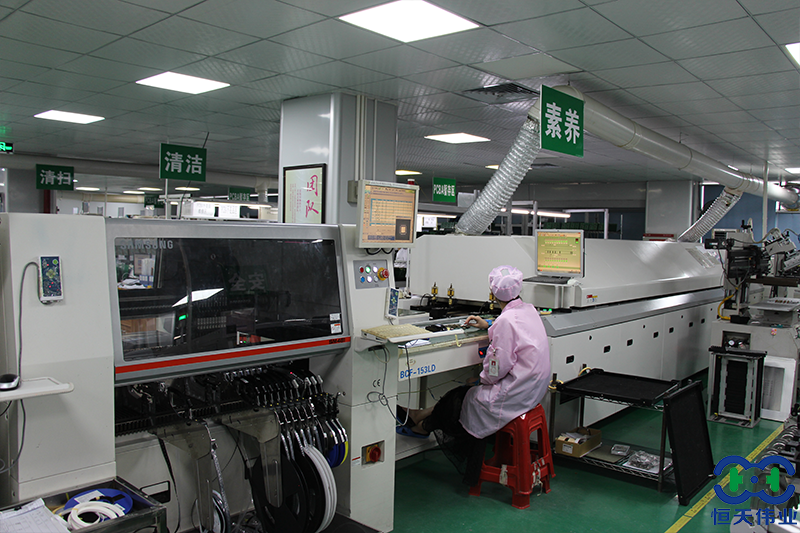

检测并进入波峰焊

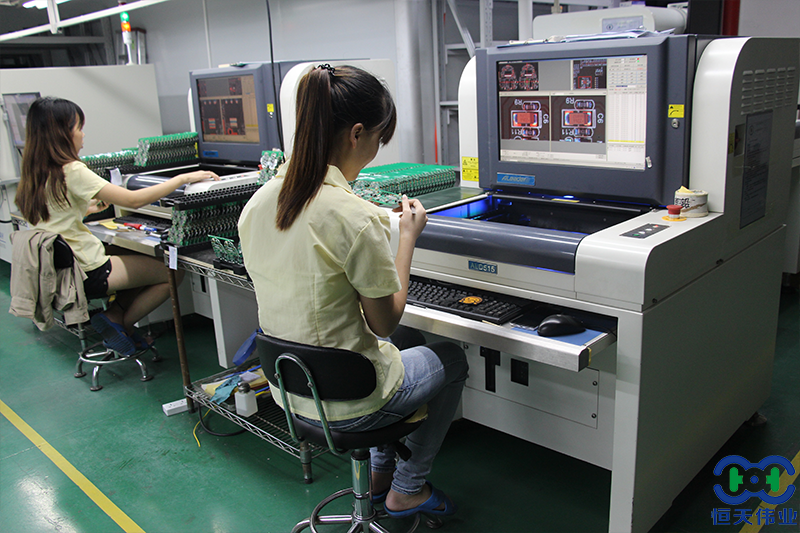

  下工序就是电脑检测,这里的检测主要检测是否少料,焊盘等相关问题。

  由SMT车间完成后将PCB半成品板送至PCBA组装生产线,进入插件工序。

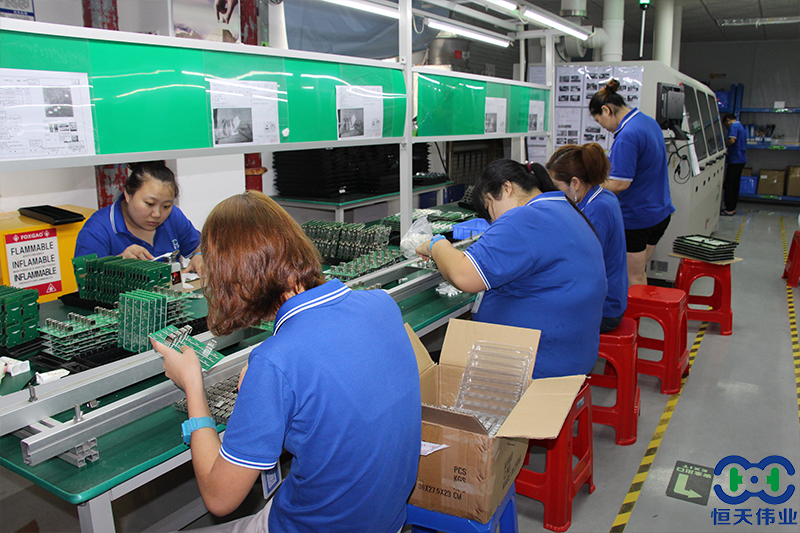

  插件,这里指的是插大型的元器件,如USB接口、大电阻、大的LED灯等,插好件后进入波峰焊。

插件并传输入波峰焊

  波峰焊,即将插好件的元器件用锡固定住和起到焊点链接作用。

  再将板送入下一个工序,人工焊锡!

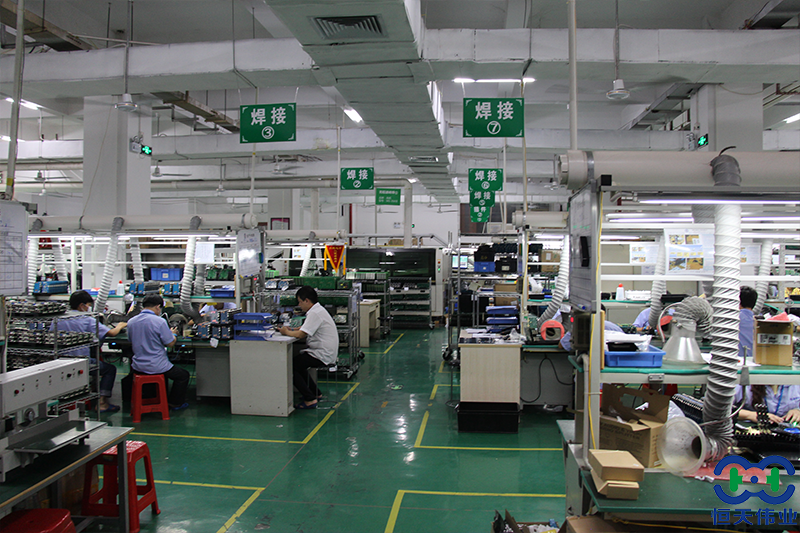

人工焊接线

  机器不是万能的,在波峰焊没有完全焊的情况下,部分就需要人工就行焊接了,人工焊接完,就进入功能测试阶段!

  功能测试之前要进行程序的烧录,然后利用工具进行功能测试,PCBA测试一般根据客户的测试方案制定具体的测试流程, PCBA测试一般包含5种主要形式:ICT测试、FCT测试、老化测试、疲劳测试、恶劣环境下的测试。

  当功能测试完成后就可以直接送至成品组装车间进行组装了,比如手机、电脑、蓝牙音响等。这就是印刷电路板组装的大概过程。
